正如大家知道的那樣，顎式破碎機先進的傳動機構保障設備動力強勁。由于顎式破碎機是間歇工作的，電動機負荷不均勻而浪費動力，對機器的壽命也有影響。為使負荷均勻，就應把顎式破碎機動顎后退的空轉行程的能量儲存起來，在破碎礦石的工作行程時，再將能量釋放出來。

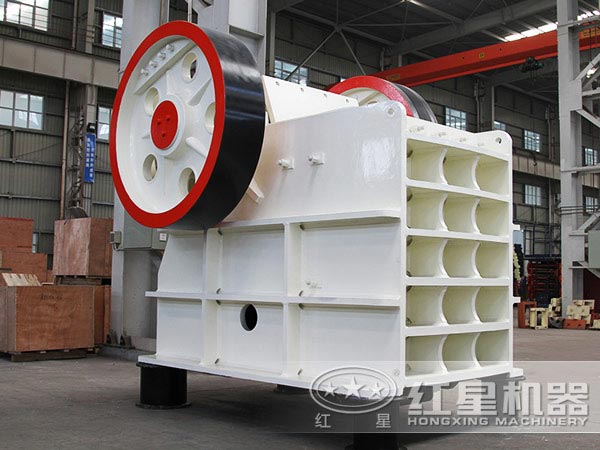

因此利用慣性原理，在偏心軸的兩端裝兩個飛輪，以此來達到這個目的。飛輪越重慣量也越大，儲存的能量也就越多，所以飛輪很大很重。為了簡化機器結構，通常將一端的飛輪兼作皮帶輪。偏心軸是破碎機的重要零件，帶動連桿作上下運動。

由于它工作時承受很大的破碎力，一般都采用優質合金鋼制造。連桿由于工作時承受拉力，故用鑄鋼制造，為了減輕連桿的質量，連桿的下部斷面常制成“工”字形或“十”字形或箱形。大型的顎式破碎機主要用組合連桿。組合連桿質量小，節省材料，并設有簡單的保險裝置。

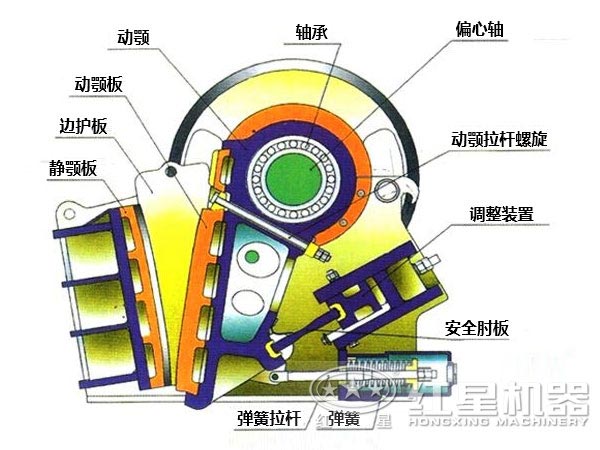

顎式破碎機可動顎板的運動是借助偏心連桿和推力板來實現的，它是由飛輪、偏心軸、連桿、前推力板和后推力板（俗稱肘板）組成。兩個飛輪分別裝在偏心軸的兩端。偏心軸支承在機架側壁上的軸承中。連桿上部裝在偏心軸上，前、后推力板的一端分別支承在連桿下部兩側的推力板支座的凹槽13上，前推力板的另一端支承在動顎下部的推力板支座中，后推力板的另一端支承在機架后壁的推力板支座中。

顎式破碎機的推力板又稱肘板，它是向動顎傳遞運動的～個桿件，同時用它作為保險裝置。改變其長度，還可以調整排礦口的大小。一般用鑄鐵鑄成整體，也有鑄成兩塊的，然后用螺栓或鉚釘連接起來。也有將肘頭和肘身分開制造然后片螺栓或鉚釘連接起來。當電動機通過皮帶輪帶動偏心軸旋轉時，使連桿作上下運動，從而帶動推力板運動，使前、后兩推力板所形成的夾角不斷改變推動動顎運動。使可動顎板圍繞懸掛軸3作往復擺動，從而破碎礦石。當動顎向前擺動時，水平拉桿10通過彈簧12來平衡動顎和推力板所產生的慣性力，使動顎和推力板緊密結合，不致分離。當動顎后退時，彈簧又可起協助作用。
